Reloj solar ecuatorial: todo lo que necesitas saber

Llevo casi dos décadas desmontando mecanismos, estudiando calibres y escribiendo sobre todo lo que marca el tiempo. Pero si hay un instrumento que me recuerda por qué me enamoré de la relojería, ese es el reloj solar ecuatorial. No necesita engranajes, ni pila, ni cuerda: solo la geometría del cosmos y un poco de ingenio humano. En este artículo te cuento absolutamente todo sobre él, desde su principio de funcionamiento hasta cómo fabricar uno en tu jardín con herramientas básicas.

Qué es un reloj solar ecuatorial y por qué es especial

Un reloj solar ecuatorial es un instrumento de medición del tiempo cuya esfera (o cuadrante) se sitúa paralela al plano del ecuador terrestre. Esta particularidad geométrica lo diferencia de cualquier otro tipo de reloj de sol y le otorga una ventaja fundamental: las líneas horarias están separadas por ángulos iguales de 15 grados, exactamente como las divisiones de un reloj convencional.

¿Por qué 15 grados? Porque la Tierra completa una rotación de 360 grados en 24 horas, y al dividir 360 entre 24 obtenemos precisamente 15 grados por hora. Es una consecuencia directa de la mecánica celeste, y en el caso del ecuatorial, esa proporción se refleja de forma perfectamente uniforme sobre el cuadrante. Ningún otro reloj solar ofrece esta regularidad: en los horizontales y verticales, las líneas horarias se comprimen o expanden de forma desigual, complicando tanto la construcción como la lectura.

El componente que proyecta la sombra se llama gnomon (o estilo polar) y debe ser perpendicular al cuadrante. Como el cuadrante está inclinado según la latitud, el gnomon apunta directamente hacia el polo celeste, es decir, hacia la estrella Polar en el hemisferio norte. Esta alineación es la clave de su precisión.

Si alguna vez has visitado un jardín botánico, una universidad histórica o un observatorio astronómico en España, es muy probable que hayas visto un reloj ecuatorial sin saberlo. Son habituales en espacios públicos porque combinan belleza, función didáctica y una elegancia geométrica difícil de igualar. Para profundizar en el funcionamiento general de estos instrumentos, te recomiendo mi guía completa sobre cómo funciona un reloj solar.

Cómo funciona un reloj solar ecuatorial paso a paso

El principio es tan elegante como sencillo. Te lo explico en tres fases para que lo entiendas aunque no tengas formación técnica:

Fase 1: la inclinación del cuadrante

El cuadrante (una placa circular o semicircular) se inclina respecto al suelo un ángulo igual a 90 grados menos la latitud del lugar. Por ejemplo, en Madrid (latitud 40,4°) el cuadrante forma un ángulo de 49,6° con la horizontal. De este modo, la superficie queda paralela al plano ecuatorial de la Tierra.

Fase 2: la sombra del gnomon

El gnomon, una varilla recta perpendicular al centro del cuadrante, apunta hacia el polo norte celeste. Conforme el Sol se desplaza de este a oeste a lo largo del día, la sombra del gnomon gira sobre el cuadrante a un ritmo constante de 15 grados por hora.

Fase 3: la lectura de la hora

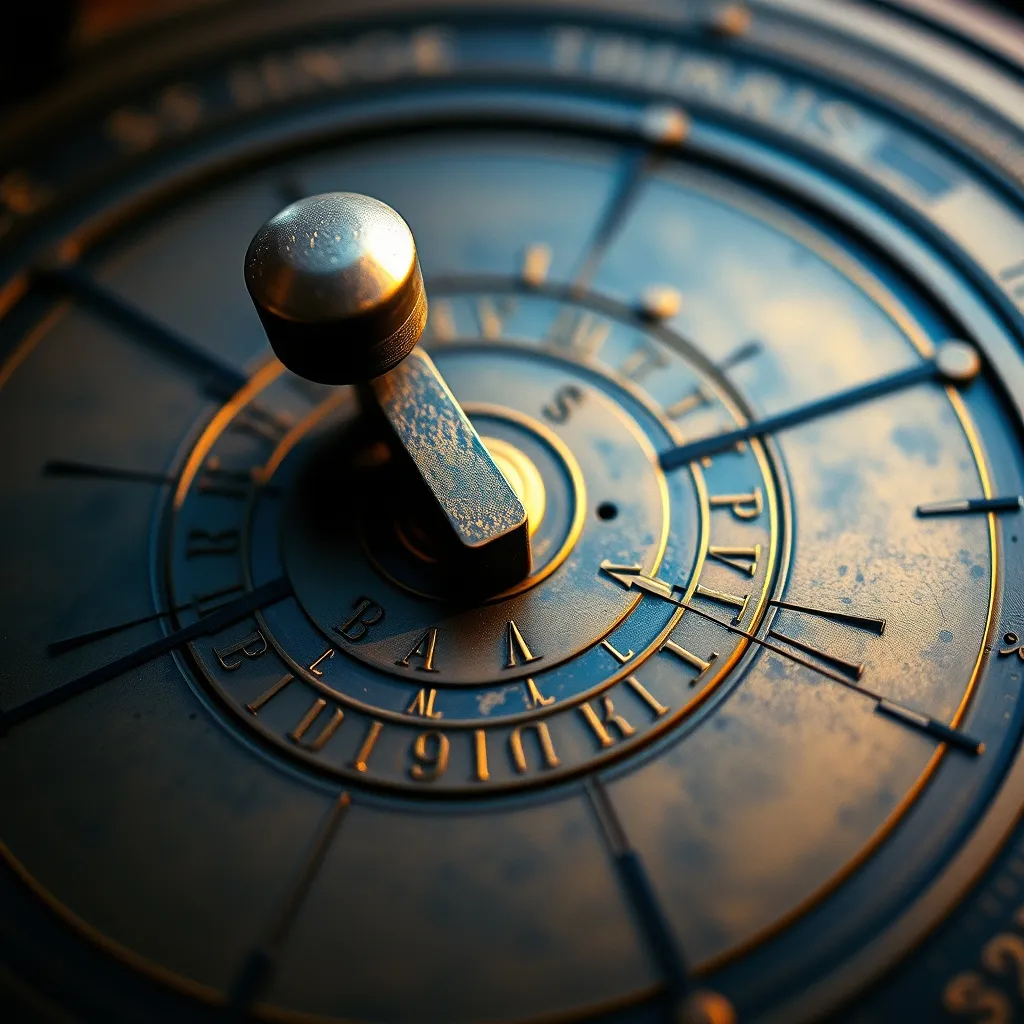

Las líneas horarias, trazadas cada 15 grados, indican las horas solares. Es importante recordar que la hora solar verdadera difiere de la hora oficial por dos motivos:

• La ecuación del tiempo, que introduce una variación de hasta ±16 minutos según la época del año, debido a la excentricidad de la órbita terrestre y a la inclinación del eje.
• La diferencia de longitud entre el lugar y el meridiano de referencia del huso horario. En España peninsular (huso UTC+1), el meridiano de referencia pasa por los 15° Este, mientras que la mayor parte del territorio se encuentra al oeste del meridiano de Greenwich.

Para convertir hora solar en hora oficial basta aplicar una tabla de corrección mensual. En mi artículo sobre cómo hacer un reloj solar casero incluyo esa tabla paso a paso.

Un detalle que muchos desconocen: el cuadrante ecuatorial tiene dos caras útiles. Desde el equinoccio de primavera hasta el de otoño (aproximadamente del 21 de marzo al 23 de septiembre en el hemisferio norte), la sombra cae sobre la cara superior. Durante los meses de invierno, el Sol queda por debajo del plano ecuatorial y la sombra se proyecta en la cara inferior. Por eso muchos modelos llevan graduación por ambas caras.

Historia y origen del reloj solar ecuatorial

Rastrear el origen exacto del reloj solar ecuatorial nos lleva a un viaje fascinante por las civilizaciones antiguas. Según la entrada dedicada al reloj ecuatorial en Wikipedia, los griegos ya conocían el principio de la proyección sobre un plano ecuatorial, aunque los primeros ejemplos documentados con precisión datan de la astronomía islámica medieval.

Los astrónomos árabes del siglo IX perfeccionaron la gnomónica (la ciencia de los relojes de sol) y desarrollaron cuadrantes ecuatoriales portátiles que usaban para determinar las horas de oración. Durante el Renacimiento europeo, el modelo ecuatorial se popularizó en universidades y cortes, donde servía tanto de instrumento científico como de símbolo de prestigio intelectual.

En España, la tradición de los relojes solares está profundamente enraizada. Desde los cuadrantes canónicos medievales de las iglesias románicas hasta los espléndidos ejemplos que pueden admirarse hoy en ciudades como Zaragoza o Ibiza, la gnomónica ha formado parte de nuestra cultura científica durante siglos.

Uno de los hitos más importantes fue la publicación en 1790 del tratado de gnomónica de Tomás López, geógrafo real de Carlos III, que incluía instrucciones detalladas para la construcción de relojes ecuatoriales adaptados a diferentes latitudes de la Península. Ese documento sentó las bases de una tradición artesanal que aún pervive en algunos talleres.

Diferencias entre el ecuatorial, el horizontal y otros tipos de relojes solares

Para entender bien qué hace único al ecuatorial, conviene compararlo con los demás tipos. He preparado esta tabla que resume las diferencias más relevantes:

Como puedes ver, la gran ventaja del ecuatorial es la uniformidad de su escala. Esto simplifica enormemente el trazado: solo necesitas un transportador de ángulos y dividir el círculo en segmentos iguales de 15 grados. En un reloj horizontal, en cambio, hay que calcular cada línea horaria con fórmulas trigonométricas específicas para la latitud del lugar, algo que disuade a muchos aficionados.

Si te interesan otros métodos de medición del tiempo, también puedes consultar mi guía sobre el reloj analógico online para comparar cómo la tecnología digital reproduce la esfera clásica.

Cómo construir tu propio reloj solar ecuatorial casero

Esta es la parte que más disfruto: poner las manos a trabajar. He construido más de una docena de relojes ecuatoriales a lo largo de mi carrera, desde modelos en cartón para talleres escolares hasta piezas en bronce para jardines privados. Te explico el proceso básico con materiales accesibles.

Materiales necesarios

• Una tabla de madera o cartón grueso de al menos 20 × 20 cm para el cuadrante
• Una varilla metálica o de madera de unos 15 cm para el gnomon
• Un transportador de ángulos (semicírculo graduado)
• Regla, lápiz, compás
• Una brújula para la orientación
• Cola, tornillos o pegamento según el material elegido

Pasos de construcción

Paso 1: trazar el cuadrante. Dibuja un círculo en la tabla. Marca el centro y traza una línea vertical que será la línea de las 12 (mediodía solar). Desde esa línea, mide ángulos de 15° a ambos lados para las horas restantes. Hacia la izquierda (mañana) y hacia la derecha (tarde). Un cuadrante completo de 6 a 18 horas abarca 180°.

Paso 2: instalar el gnomon. Perfora el centro del cuadrante e inserta la varilla de forma perpendicular a la superficie. Esta perpendicularidad es fundamental; cualquier desviación producirá errores de lectura.

Paso 3: calcular la inclinación. Averigua la latitud de tu localidad (en cualquier aplicación de mapas del móvil). La inclinación del cuadrante respecto a la horizontal será 90° menos tu latitud. Para Barcelona (41,4°), la inclinación es de 48,6°. Construye un soporte que mantenga esa inclinación fija.

Paso 4: orientar el reloj. El gnomon debe apuntar al norte geográfico (no al norte magnético de la brújula). En España peninsular, la declinación magnética es de aproximadamente 1° a 2° oeste, así que corrige esa diferencia. La línea de las 12 horas debe quedar en el plano del meridiano local.

Paso 5: verificar y ajustar. Compara la lectura del reloj solar con la hora oficial, aplicando la corrección de la ecuación del tiempo y la diferencia de longitud. Si todo está bien alineado, la desviación no debería superar ±2 minutos.

Para un tutorial más detallado con fotografías y plantillas descargables, te remito a mi artículo dedicado sobre cómo hacer un reloj solar casero en 5 pasos. También puedes consultar la guía de construcción del CSIC, que ofrece planos técnicos de referencia.

Cómo orientar y ajustar un reloj solar ecuatorial correctamente

La orientación es el paso donde más errores veo, incluso entre aficionados experimentados. Te comparto los trucos que he aprendido tras años de instalar estos instrumentos:

Norte geográfico frente a norte magnético

La brújula señala el norte magnético, que no coincide exactamente con el geográfico. En 2026, la declinación magnética en la Península Ibérica oscila entre 0,5° y 2° hacia el oeste, según la zona. Para máxima precisión:

• Consulta el valor exacto de la declinación magnética de tu localidad en el Instituto Geográfico Nacional (IGN).
• Otra opción es utilizar la sombra del Sol al mediodía solar: cuando el Sol cruza el meridiano local, la sombra de una varilla vertical apunta exactamente al norte geográfico.
• También puedes orientarte con la estrella Polar por la noche: el gnomon debe apuntar directamente hacia ella.

Nivelación del soporte

El soporte o base del reloj debe estar perfectamente nivelado. Un desnivel de solo 1° en la base se traduce directamente en un error de 1° en la inclinación del cuadrante, lo que puede provocar desviaciones de varios minutos en la lectura. Utiliza un nivel de burbuja y ajusta con cuñas si es necesario.

Corrección de la ecuación del tiempo

La Tierra no se desplaza a velocidad constante en su órbita elíptica alrededor del Sol. Esto provoca que la duración del día solar verdadero varíe a lo largo del año. La diferencia acumulada entre el tiempo solar medio (el del reloj convencional) y el tiempo solar verdadero (el que marca el reloj de sol) se expresa mediante la ecuación del tiempo:

• A principios de febrero, el reloj solar se adelanta unos 14 minutos.
• A principios de noviembre, se retrasa unos 16 minutos.
• Hay cuatro momentos del año en que la diferencia es cero: aproximadamente el 15 de abril, el 13 de junio, el 1 de septiembre y el 25 de diciembre.

Algunos relojes ecuatoriales de alta gama incorporan un analemma grabado en el cuadrante que permite leer directamente la hora oficial sin cálculos adicionales.

Los 10 mejores relojes solares que puedes comprar o visitar

Me preguntan con frecuencia cuáles son los mejores relojes solares del mundo. He seleccionado una lista que combina modelos comerciales accesibles con monumentos que merecen una visita:

1. Reloj ecuatorial del Real Observatorio de Madrid: pieza histórica en bronce del siglo XVIII, visitable con entrada al museo.
2. Reloj solar ecuatorial de Jantar Mantar (Jaipur, India): el mayor reloj solar del mundo, con un gnomon de 27 metros de altura, declarado Patrimonio de la Humanidad por la UNESCO.
3. Sundial de Whitehurst & Son: réplica ecuatorial artesanal en latón, fabricada en Inglaterra con métodos tradicionales; precio aproximado de 350 euros.
4. Reloj ecuatorial del Parque de las Ciencias de Granada: modelo didáctico interactivo, ideal para visitar con niños.
5. Modelo ecuatorial de Helios (fabricación española): reloj de jardín en acero inoxidable, con doble cara graduada; ronda los 180 euros.
6. Cadran solaire équatorial de la Sorbona (París): pieza académica del siglo XVII en piedra caliza.
7. Reloj solar del Museo de la Ciencia de Valladolid: gran cuadrante ecuatorial en el patio exterior, acceso gratuito.
8. Precision Sundial de Spot-On Sundials: modelo ecuatorial en aluminio anodizado con corrección integrada de la ecuación del tiempo; unos 120 euros.
9. Reloj solar monumental de la Universidad de Salamanca: integrado en la fachada del edificio histórico, combina cuadrante vertical y ecuatorial.
10. Kit ecuatorial del Museo Nacional de Ciencia y Tecnología (MUNCYT): kit educativo de cartón con instrucciones detalladas, ideal para iniciarse; menos de 15 euros.

Si te interesa la medición del tiempo en formatos más modernos, puedes echar un vistazo a mi comparativa de relojes de pared digitales LED, donde analizo opciones tecnológicas actuales.

Fiabilidad y precisión: ¿son fiables los relojes solares?

La respuesta corta es sí, extraordinariamente fiables, dentro de sus condiciones de uso. Un reloj solar ecuatorial bien construido y correctamente orientado puede mantener una precisión de ±1 minuto respecto a la hora solar verdadera durante décadas, sin mantenimiento alguno. No hay engranajes que se desgasten, ni baterías que se agoten, ni circuitos que fallen.

Ahora bien, hay que entender sus limitaciones:

• Necesita sol directo: en días nublados no funciona (aunque con nubes finas la sombra difusa puede ser suficiente para una lectura aproximada).
• No marca la hora oficial directamente: requiere aplicar la corrección de la ecuación del tiempo y la diferencia de longitud.
• La precisión depende de la calidad de la instalación: un error de orientación de 1° introduce una desviación de 4 minutos.

Desde una perspectiva de durabilidad, un reloj solar de piedra o bronce puede funcionar durante siglos. Los cuadrantes canónicos medievales de muchas iglesias españolas llevan marcando las horas más de 800 años. Un reloj ecuatorial de acero inoxidable o bronce marino en un jardín puede durar fácilmente más de 50 años sin intervención, siempre que no sufra golpes o vandalismo.

En comparación, un reloj automático mecánico necesita revisiones cada 5 años aproximadamente. Un reloj de cuarzo exige cambio de pila cada 2 o 3 años. El solar ecuatorial, en cambio, simplemente sigue ahí, fiel a las leyes de la astronomía.

Curiosidades y aplicaciones modernas del reloj ecuatorial

Aunque pueda parecer un artefacto del pasado, el reloj solar ecuatorial sigue teniendo aplicaciones sorprendentes en el siglo XXI:

• Educación STEM: muchos centros educativos españoles lo utilizan como proyecto interdisciplinar que combina matemáticas, física, geografía y tecnología. Construir un ecuatorial obliga a trabajar con ángulos, trigonometría, coordenadas geográficas y astronomía básica.
• Arquitectura bioclimática: algunos arquitectos integran cuadrantes ecuatoriales en fachadas y jardines como elementos decorativos funcionales que, además, sirven para estudiar la incidencia solar sobre el edificio a lo largo del año.
• Calibración de otros instrumentos: en expediciones científicas sin acceso a señal horaria, un reloj solar ecuatorial portátil puede servir como referencia de tiempo con una precisión aceptable.
• Arte y patrimonio: artistas contemporáneos como el escultor madrileño Juan Jesús Hernández crean relojes ecuatoriales monumentales que combinan ingeniería gnomónica con expresión artística.

También resulta interesante conocer la terminología relacionada. Si alguna vez te has enfrentado a un crucigrama y te han preguntado por las partes de un reloj solar, encontrarás útil mi artículo sobre el palo del reloj solar en crucigramas o la guía sobre la parte del reloj solar en crucigramas.

Una curiosidad que me fascina: en la Real Academia Española la palabra «gnomon» aparece documentada desde el siglo XVIII, herencia directa del griego clásico γνώμων, que significa «el que conoce» o «indicador». Es un recordatorio de que medir el tiempo siempre ha sido, ante todo, un acto de conocimiento.
